RS232/485轉換器

       1. 轉換模式：RS-232數據轉換為RS-485
       2. 自動內部RS-485總線管理無需外部控制信號
       3. RS-485數據線上的瞬態干擾抑制
       4. 傳輸距離：1.0km-1.2km
       5. 傳輸速率:1200-115.2k（bps）
       6. 電源要求：DC10-30V，有電源反接保護
       7. 電源功耗：1.5W;
       8. 工作溫度：-25-75℃
       9. 尺寸：71mm×123mmm×25mm
      10. 隔離電壓：3000VDC ，隔離在RS-232端
      11. RS-485接口連接器：插入式端子
      12. RS-232接口接頭：孔式DB-9 , 232端直接插在串口上使用
      13. 安裝方式：支持面板安裝、工業導軌式安裝、堆疊安裝、壁掛式安裝等方式。

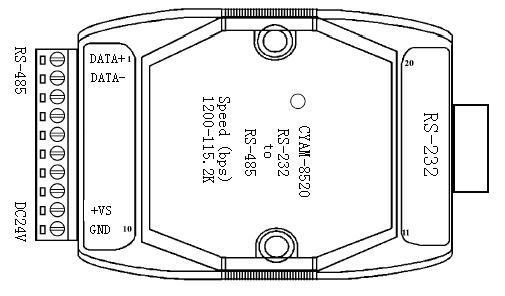

　　　　1。DB9孔與RS-232設備用軟線連接，DB9孔的2腳3腳是數據線，5腳是信號地。

　　　　2．485側為接線端子形式，包括DATA+、DATA-（用雙絞線連接）。

　　　　3．電源應由RS-422/485側統一供電，不能跟RS-232側共地。

　　　　4．85總線電纜超過100米，需加終結電阻，阻值可1/4W300歐姆到110歐姆。
