一入二出隔離配電器

                      　　　　　　　　　　　　 (配接二線制變送器）

　　HD213一入二出隔離配電器是一種向二線制4-20mA儀表供電，并將1路信號隔離轉換成2路標準信號的儀表將，分為2路信號后可供不同設備接收使用。該變送器輸入/輸出/電源/各通道間多方全隔離，超強抗電磁干擾能力，精度高，輸入輸出選擇范圍寬，標準導軌安裝便于檢測與維護。廣泛用于電力、石油化工、污水處理等領域的數據采集、信號傳輸轉換和DCS集散控制系統。

　　HD213一入二出隔離配電器與各種二線制4-20mA溫度變送器、流量變送器、壓力變送器、液位變送器等配套，完成取回參數信號、隔離轉換輸出的工作。隔離輸出的信號可接入數顯控制儀、PLC、變頻器等設備，并對終端接收設備起保護作用。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

  產品特點

 ◇ 將1路信號隔離分配為2路信號輸出，并配電24V



 ◇ 輸入/輸出/電源之間全隔離，超強抗干擾能力

 ◇ 采用*先進的數字化技術，線性好，精度高

 ◇ SMT表貼工藝及厚膜集成技術，可靠穩定

 ◇ 自動零點自動校準，自動溫度補償技術

 ◇ 標準DIN35導軌安裝，裝卸方便,適合密集安裝

 ◇ 體積小巧，外形美觀，配電、隔離與變送一體

 ◇ 帶電源指示燈和線路故障指示燈





 　選型及定貨代碼

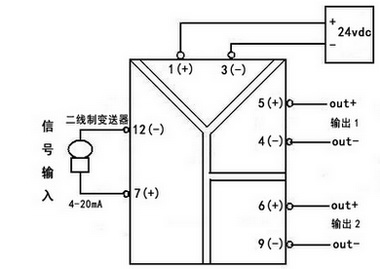

    原理接線圖：

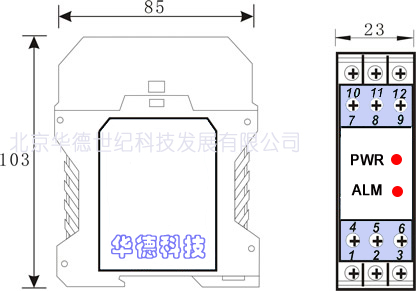

     外形尺寸圖：

        二線制電流輸入：7(+)，12(-)

    　輸出信號1：5(+)，4(-)

    　輸出信號2：6(+)，9(-)

    　供電電源 ：1(+)，3(-)

      型　　號：HD213-[輸入代碼]/[輸出代碼]

* （1 ）輸入和輸出可以任意組合；特殊代碼請向我們確認并用Q表示  （2）選型舉例： HD213-14表示，輸入1路 4～20mA ；輸出2路 4～20mA ,帶對外24V配電

名稱	基本型號	輸入種類 *		輸出種類 *		供電24V
		輸入代碼	輸入信號	輸出代碼	輸出信號
隔離配電器 （一入二出）	HD213-	1	二線制變送器輸出信號：4～20mA 配電電源19－28V	1 2 3 4 5 6 7 8 9 Q	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它
