HD05頻率變送器頻率信號隔離器
HD05頻率變送器 技術規格：輸入/輸出/電源三方全隔離，超強抗干擾能力
**度
±0.1～0.2%fs
輸入信號
0~100HZ，0~500HZ，0~1KHZ，0—5KHZ, 0~10KHZ
輸出信號
0－100mV，0－5V，0－10V，0－20mA，4－20mA
輸出負載
≥5K（電壓輸出）；≤250Ω（電流輸出）
安裝導軌
標準DIN35
外形尺寸
75×80×25 mm
使用溫度范圍
-10－60℃
貯存溫度范圍
-20－70℃
溫度系數
150ppm/℃
滿量程調整范圍
20% (SPAN電位器)
零位調整范圍
10% (ZERO電位器)
*大相對濕度
90% (不結露)
隔離電壓
1500VDC（1分鐘）
電源消耗
<60mA

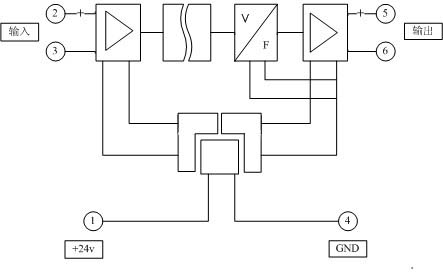

原理接線圖：
“1”號端子－－－－電源＋ “4”號端子－－－－GND
相關產品：HD01溫度變送器 HD02信號隔離器
